作業系統Ch9 Virtual Memory

Intro#

不需要把所有東西放進dRAM : 不是整支執行檔都會用到
Partial Loading
- Programmer不需要再考慮空間問題
- 降低每隻程式使用的空間 -> 更多程式同時執行
- 降低Swapping的成本
Virtual address space
- address從0到空間終點
- Physical memory -> page frames
- MMU自動做位址轉換
- VM空間遠大於physical memory
- 定址空間中允許hole的存在 : 支援動態分配(heap, stack)

Demand paging#

Start
- 不會載入所有page
- 把所有page mark unloded
Page fault
- 執行時access到還沒載入的page
- 這時才把對應的page載入
Page load
- 前面handle完之後繼續執行, 就像那個page一直存在
Page replacement
- swap到disk
Swap算法
- FIFO
- LRU : 使用過去經驗, Counter / Stack
  - Second chance : FIFO + refernce bit (ref==0 才swap out)
  - Enhanced second chance : 再加上dirty bit, 優先級為 $dirty < reference$
- Optimal : 預測接下來最久用不到的, 使用LRU近似

Copy-on-write#

每個process的shared memory都是同一份
做寫入時才會做複製
CoW -> fork(), no CoW -> vfork()
Shared memory must zero out -> C裡面的global variable初始都是0 (BSS)

Page replacement algorithm#

FIFO
LRU : overhead過大(counter / stack)
- 優先級(ref, dirty) :
- (0, 0)
- (0, 1)
- (1, 0)
- (1, 1)
LFU : 最少reference
OPT : 預測未來, 做不到但是可以預測upper bound
Fixed allocation : 為每個CPU分配固定數量的page
Reclaiming page : 當free page低於某數量 -> 開始進行swap out, 不要等0再開始做

Thrashing#

CPU花太多時間在replacement, 而不是真正的work

原因#

Working set 過大
程式的執行模式缺乏局部性
不合理的多工數量

解決#

縮減working set
調整page size

Working set#

指定時間內活躍的page set, 被認定為正常執行所需
令 $W(t, \delta)$ 以及 Process $p$ :

W(t, \Delta) = \{ p | ( p \quad is \quad accessed \quad in \quad past \quad \Delta ) \}

Kernel memory allocation#

Overview#

3-level structure
Node : struct pgdata_list
Zone : struct zone,ZONE_DMA, ZONE_NORMAL, ZONE_HIGHMEM
Page : struct page

Page structure#

flags, 8 bytes , Page flags
union, 40 bytes, 管理功能metadata
union, 4 bytes, memmap_mapcount
_refcount, 使用次數
others, 看kernel config

Zone structure#

Free area : 0 ~ 10 (每個都是linked list)
- 10 consists $2^{10}$ pages for each list entry (free_area[0] : $2^0=1$ )

Node structure#

每個memory controller為一個node
對於NUMA而言同一個CPU對應的controller是local memory

Buddy system#

在Zone裡面的 free_area[order], order為11
每個下標對應的Page size : $2^{order}$

Slub overview (現在的slab allocator)#

kmem_cache : allocator, 組成一個doubly-linked list, 用來分配指定size, 每個entry都擁有:
- kmem_cache_cpu : Per-CPU variable, 用來表示正在使用的slub -> 從kmem_cache_cpu取object不需要lock
- kmem_cache_node : 存放兩個slub list :
  - partial : 該slub有free object
  - full : 沒有

Slub workflow#

Allocate#

kmem_cache_cpu 上面拿object
從current->partial 拿
從buddy system請求過來, 分成object給 kmem_cache_cpu, 取free object

Free#

從kmem_cache_cpu -> 插入freelist (insert at head)
從kmem_cache_node->partial -> 插入freelist (insert at head)
free一個full slub -> freelist head node, 把這個slab放到partial

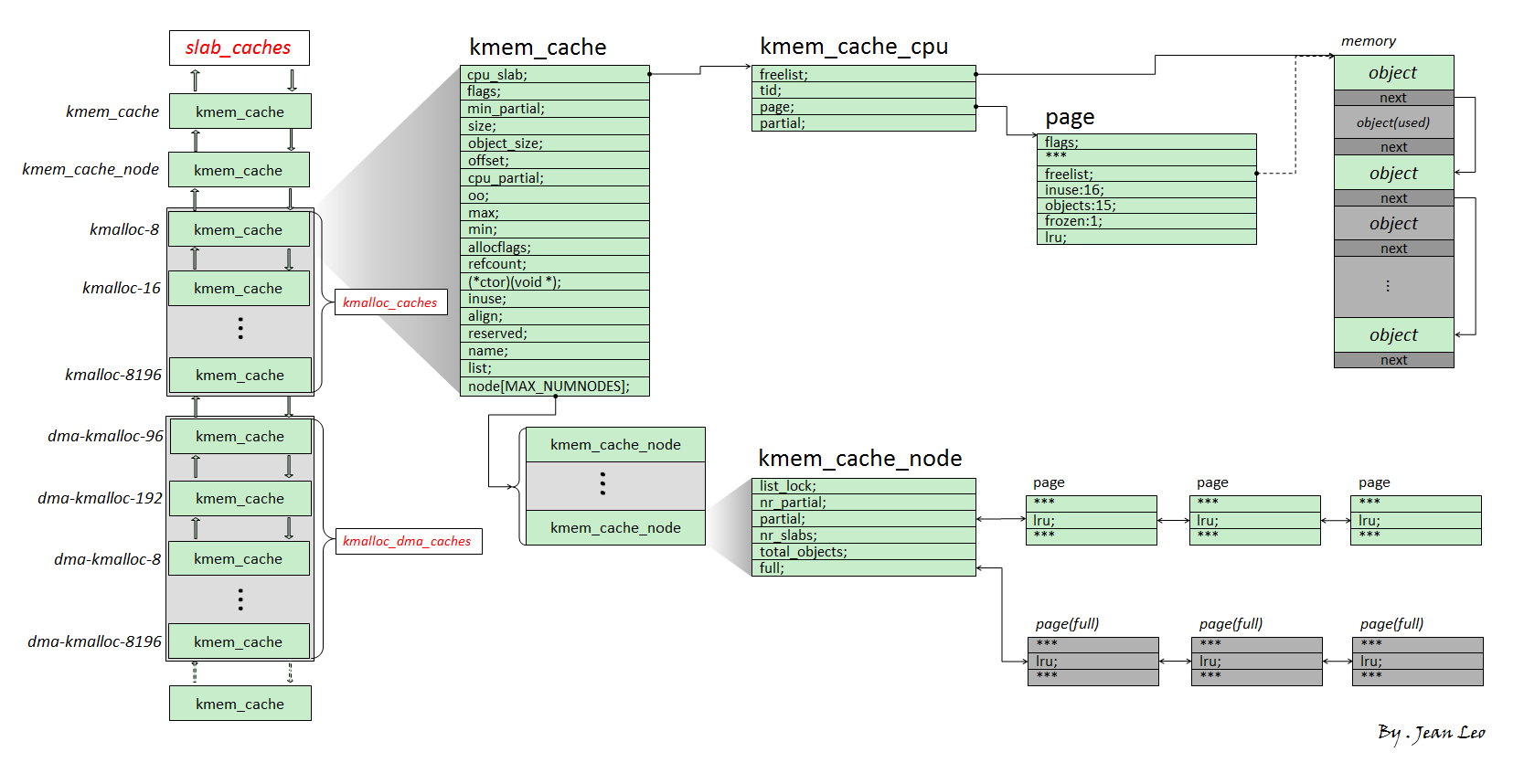

full view :
